起重鏈條

來源：本站發布時間：2019-06-19 訪問量：2203

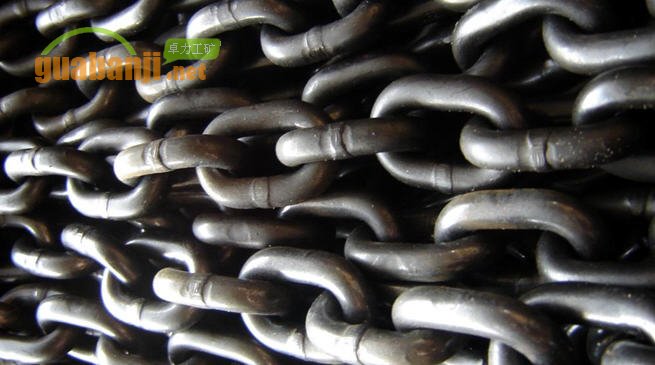

高強度起重鏈條
起重鏈、捆綁鏈和防護鏈用于水泥、船舶、航道、碼頭、運輸?shù)阮I域；另外還按照美國、英國、德國、日本等國際標準生產多規格鏈條，并出口多個國家。
80級起重鏈條為高強度吊裝鏈條，破斷強度≥800MPa,表中提供的鏈條參數符合JB/T8108.1-1999起重用標準短環鏈條.鏈條采用合金鋼制作，并經過熱處理調質,破斷時的延伸≥17% .

高強度起重鏈條參數表

規 格 mm	寬度		長度約重 kg/m	極限載荷 T	實驗符合 kn	破段符合 kn
規 格 mm	最小內寬a	最大外寬 b	長度約重 kg/m	極限載荷 T	實驗符合 kn	破段符合 kn
6×18	7.5	21	0.79	1.1	27	45.2
7×21	9	24.5	1.07	1.5	37	61.6
8×24	10	28	1.38	2	48	80.4
10×30	12.5	35	2.2	3.2	76	125
11×43	12.6	36.5	2.33	3.8	92	154
12×36	15	42	3.1	4.6	109	181
12.5×38	15.5	42.2	3.3	4.9	117	196
13×39	16.3	46	3.8	5	128	214
14×42	18	49	4.13	6.3	150	250
14×50	17	48	4	6.3	150	250
15×46	20	52	5.17	7	168	280
16×48	20	56	5.63	8	192	320
16×49	24.5	59.5	5.71	8	192	320
16×64	23.9	58.9	5.11	8	192	320
18×54	23	63	5.85	10	246	410
18×64	21	60	6.6	10	246	410
19×57	23.7	63.2	7.7	11.3	270	450
20×60	25	70	8.6	12.5	300	500
22×65	28	74.2	10.7	15.3	366	610
22×66	28	77	10.2	15.3	366	610
22×86	26	74	9.5	15.3	366	610
24×72	32	82	12.78	18	432	720
24×86	28	79	11.6	18	432	720
26×78	35	91	14.87	21.3	510	850
26×92	30	86	13.7	21.3	510	850
30×90	38	105	19.6	28.3	678	1130
30×108	34	98	18	28.3	678	1130
32×96	40	106	22.9	32.2	772	1286
34×126	38	109	22.7	36.3	870	1450
34×102	46.5	121.5	22.5	36.3	870	1450
36×108	49.5	128.5	31	40.7	978	1630
38×137	42	121	29	45.3	1086	1810
38×114	52	136	32	45.3	1086	1810
42×126	55.5	144.5	38.6	55.4	1332	2200

起重鏈條的技術參數：

Dn(mm)		內長p(mm)			寬度		極限工作負荷	試驗負荷(KN)	最小破斷負荷(KN)
型號	允許偏差	公稱尺寸	最大內長	最小內長	內寬b1	外寬b2	極限工作負荷	試驗負荷(KN)	最小破斷負荷(KN)
6	±0.24	18	18.5	17.5	7.8	22.2	1.12	28.3	45.2
7	±0.28	21	21.6	20.4	9.1	25.9	1.5	38.5	61.6
8	±0.32	24	24.7	23.3	10.4	29.6	2	50.3	80.4
10	±0.4	30	30.9	29.1	13	37	3.15	78.5	126
13	±0.52	39	40.2	37.8	16.9	48.1	5.3	133	212
16	±0.64	48	49.4	46.6	20.8	59.2	8	201	322
18	±0.9	54	55.6	52.4	23.4	66.6	10	254	407
19	±1	57	58.7	55.3	24.7	70.3	11.2	284	454
20	±1	60	61.8	58.2	26	74	12.5	314	503
22	±1.1	66	68	64	28.6	81.4	15	380	608
23	±1.2	69	71.1	66.9	29.9	85.1	16	415	665
25	±1.3	75	77.3	72.8	32.5	92.5	20	491	785
26	±1.3	78	80.3	75.7	33.8	96.2	21.2	531	819
28	±1.4	84	86.5	81.5	36.4	104	25	616	985
32	±1.6	96	98.9	93.1	41.6	118	31.5	804	1290
36	±1.8	108	111	105	46.8	133	40	1020	1630
40	±2	120	124	116	52	148	50	1260	2010
45	±2.3	135	139	131	58.5	167	63	1590	2540
48	±2.5	144	149	139	60	170	72.5	1450	2900
