刮板機刮板
刮板機刮板
來源：本站 發布時間：2019-04-23 訪問量：3917

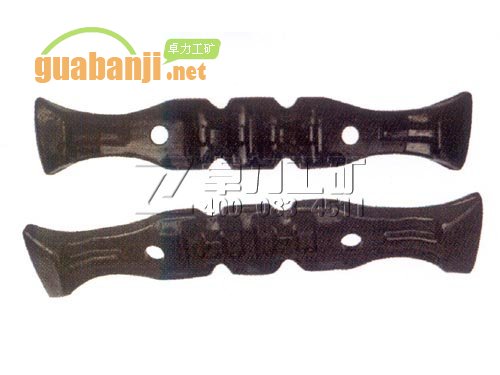

刮板機刮板
綜采刮板為煤礦配件的易損件，與螺栓或橫梁配套使用，通過刮板的不斷運轉，實現井下挖掘煤炭的不斷運輸。SGB620/40的刮板機大約需要200塊材質為20mn的刮板。
品名： 刮板機刮板
規格： 5# 、6.5#
材質： M540、M510
執行標準：GB/T3414-94 , 0.332m或0.444m倍尺.
規格型號：SGZ-764/400、SGZ-764/500、SGZ-830/630、SGZ-800/2*400、SGZ-880/800等多種型號。
作用：刮板在刮板機上起到的作用是托起刮板輸送機運輸?shù)妮斔徒橘|(zhì)。刮板是煤礦刮板輸送機通用的配件，主要作用是跟螺栓、橫梁和鏈條鏈接在一起，通過鏈輪拉動鏈條在中部槽中運動，帶動煤炭運輸。
工藝：刮板機刮板主要為鍛件，通過多次淬火模鍛成型，經過熱處理調質達到規定性能。刮板的差別比較大，普采刮板機的刮板和綜采刮板機的無論在形狀尺寸還是性能上都有很大區別。
特點：刮板機刮板受力程度和抗拉強度高，過煤量大，成本低。刮板輸送機刮板可以達到與鏈條與壓板同壽命，刮板機刮板在生產中大大提高生產效益。
刮板輸送機的工作原理是將敞開的溜槽，作為煤炭、矸石或物料等的承受件，將刮板固定在鏈條上（組成刮板鏈），作為牽引構件。當機頭傳動部啟動后，帶動機頭軸上的鏈輪旋轉，使刮板鏈循環運行帶動物料沿著溜槽移動，直至到機頭部卸載。刮板鏈繞過鏈輪作無級閉合循環運行，完成物料的輸送。
刮板機刮板圖號
| 630系列刮板 | |||
| 86SF-01 | ZGL-1 | 2S06-1A | 153S01/0116-1 |
| Q/ZM164-1988 | 130S-01 | 4GL04-1 | 8GL04-1 |
| BGA00-10 | 5GL06A-1 | 8GL01-1 | 5GL01-1 |
| 7SD02-1 | 5GL03-2 | DSG101-01 | 5GL02-2A |
| 11G3-1 | 10S07-1 | 2GL-1 | TBGB.53-1 |
| G124.4-1 | ... | ||
| 730系列刮板 | |||
| 3TY-05 | 113S-01 | 125S012006-1 | 9GL01-1 |
| 15GL01-1 | 15GL03-1 | 15GL06A-1 | 15GL06B-1 |
| 1GL3-1 | 101S-01 | 118S0113-1 | 14GL01-1 |
| 2S001-00/6 | 131S-01 | ... | |
| 764系列刮板 | |||
| 65S-06 | 3Z001-00/5 | 90S012107-1 | 113S011208-1 |
| 3TY-01 | 21GL04-1 | 3S001-00/14 | 20GL01-1 |
| 20GL03-1 | 21GL01-1 | 99S-01 | DSG3-05 |
| TLGB.007 | TLGB.081 | ... | |
| 800系列刮板 | |||
| 7GL3-1 | 38GL3-1 | 16GL01-1 | 107S-01 |
| DSG4-3 | 128S012016 | 3TY-47 | 159S98/0108-1 |
| 107ST-01 | GTB3-2 | ... | |
| 800以上系列刮板 | |||
| 7GL3-1 | 24GL-1 | 54SA14-2 | 159S98/0108-1 |
| 150S0117-1 | 15GL3-1 | 25GL01-1 | 10GL3-1 |
| 11GL-1 | 16GL3-1 | SGE034-1 | 44GL301-1 |
| 43GL03-1 | 58GL3-1 | 17GL7-1 | 20GL3-1 |
| 66S-20 | 95S-01 | 122SG-01 | 134S011609-1 |
| 77GL3-1 | 64GL301-1 | 52GL3-1 | 48GL3-1 |
| 44GL3-1 | 42GL301-1 | 12GL3-1 | TLGB.16 |
| G73.13-1 | ... | ||
| 更多刮板機/轉載機刮板信息，請聯系我廠落實！ | |||
卓力優質供應：西北奔牛刮板 刮板輸送機刮板 綜采刮板 溜子刮板 煤溜子刮板 1GL型刮板 730刮板 30刮板 30T刮板機刮板 30溜刮板 40刮板 40T刮板 大40刮板 40TX刮板 小40刮板 Q/ZM164-1988刮板 630/150型刮板 630中雙鏈刮板 113S-01型刮板 159S型刮板 153S型刮板 150S型刮板 134S型刮板 128S型刮板 125S型刮板 113S型刮板 107S型刮板 99S型刮板 90S型刮板 86SF-01型刮板 65S-06型刮板 43GL3-1型刮板 17GL3-1型刮板 15GL3-1型刮板 11GL3-1（730） 11GL3-1（630） 10S型刮板 7GL3-1型刮板 4GL04-1型刮板 3TY-47型刮板 3TY-05型刮板 3TY-01型刮板 2S06-1A刮板
| 件號 | 名稱 | 備注 |
| 1GL3-1 | 刮板 | |
| 7GL3-1 | 刮板 | |
| 9GL3-1 | 刮板 | |
| 10GL3-1 | 刮板 | |
| 15GL3-1 | 刮板 | |
| 15GL3-2 | E型螺栓 | |
| 16GL3-1 | 刮板 | |
| 17GL7-1 | 刮板 | |
| 17GL7-2 | U型螺栓 | |
| 20GL3-1 | 刮板 | |
| 20GL3-2 | 橫梁 | |
| 38GL3-1 | 刮板 | |
| 42GL301-1 | 刮板 | |
| 43GL3-1 | 刮板 | |
| 43GL3-2 | E型螺栓 | |
| 44GL3-1 | 刮板 | |
| 48GL3-1 | 刮板 | |
| 51GL3-1 | 刮板 | |
| 52GL3-1 | 刮板 | |
| 58GL3-1 | 刮板 | |
| 61GL3-1 | 刮板 | |
| 62GL3-1 | 刮板 | |
| 62GL3-2 | E型螺栓 | |
| 77GL3-1 | 刮板 | |
| 80GL3-1 | 刮板 | |
| 84GL3-1 | 刮板 | |
| 89GL3-1 | 刮板 | |
| 94GL3-1 | 刮板 | |
| 37S18-1A(1A) | 刮板 | |
| 89S012107-1 | 刮板 | |
| 90S012107-1 | 刮板 | |
| 117S0141A-1(157A) | 刮板 | |
| 125S012006-1(Z) | 刮板 | |
| 128S012006-1(124) | 刮板 | |
| 150S0117-1 | 刮板 | |
| 159S98/0108-1 | 刮板 | |
| Q/ZM164-88 | 刮板 | |
| Q/ZM0164-E0690A | 刮板 | 同1GL3-1 |
| Q/ZM0164-M0800 | 刮板 | 同134S011609-1 |
| Q/ZM0164-M0800A | 刮板 | 同7GL3-1 |
| Q/ZM0164-M0680 | 刮板 | |
| Q/ZM0164-M0724A | 刮板 | 同89S012107-1 |
| Q/ZM0164-M0724B | 刮板 | 同125S012006-1 |
| Q/ZM242-24120 | E型螺栓 | |
| Q/ZM242-24140 | E型螺栓 | |
| 37S200101C-2 | 邊鏈輪 | |
| 81S02-8B(227B) | 聯接環 | |
| 81S0201-1A(231A) | 聯接環 | |
| 90S0121010101-2 | 中間鏈輪 | |
| 90S0109010901-1A/1 | 左半鏈輪 | |
| 90S0109010901-1A/2 | 右半鏈輪 | |
| Q/ZM015802-40308 | 長環 | |
| 44Z1002 | 鏈輪組件 | |
| 100/01LL | 鏈輪軸組 | |
| 7ZL301 | 鏈輪體 | |
| 734IS0102 | 鏈輪軸組 | |
| 90LL04A | 鏈輪體 | |
| 143S010101B | ||
| 24Z2202B | ||
| 24Z1802A | ||
| 134S981010102A | ||
| 56Z010102 | ||
| 12LL07B |
產品名稱 圖號 總長 中心距 重量(KG)
刮板 125S012006-01 660 120 19.1
刮板 99S-01 704 175 24
刮板 150S0117-1 986 200 40.4
刮板 134S011609-1 782 160 36.5
刮板 15GL3-1 986 260 54.7
刮板 159S98/0108-1 888 200 36.7
刮板 128S012016-1 765 137.5 25.5
刮板 65S-06 708 120 19.6
刮板 7GL3-1 788 200 29
刮板 3TY-05 678 120 18.5
刮板 113S-01 677 130 21.6
刮板 113S011208-1 704 137.5 23.5
刮板 Q/ZM164-1988 574 250 12.4
刮板 3TY-01 708 130 23.8
刮板 2S06-1A 572 120 13.6
刮板 90S012107-1 710 120 19.6
刮板 86SF-01 573 120 14.5
刮板 153S01/0116-1 570 120 17
刮板機刮板型號及選型
30型刮板適用于SGB420/30型普采刮板輸送機。
40TX型刮板 小40刮板、適用于SGB420/40TX型刮板。
40刮板、40T刮板、大40刮板、 適用于普采SGB620/40T刮板輸送機。
1GL3-1型刮板，適用于SGZ730綜采刮板輸送機?？傞L674mm，中心距120mm，重量約20KG，配1GL3-2型E型螺栓配套使用。（尺寸圖見圖1）
7GL3-1型刮板，適用于綜采SGZ800刮板輸送機?？傞L788mm，中心距200mm，重量約29KG，與7GL3-2或者150S0117-3型橫梁配套使用。（尺寸圖見圖2）
15GL3-1型刮板，適用于SGZ1000綜采刮板輸送機?？傞L986mm，中心距260mm，重量約55KG，與15GL3-2型橫梁配套使用。（尺寸圖見圖3）
2S06-1A型刮板，適用于SGZ630綜采刮板輸送機?？傞L570mm，中心距120mm，重量約14KG，與90S012107-2型E型螺栓配套使用。
90S012107-1型刮板，適用于SGZ764綜采刮板輸送機?？傞L708mm，中心距120mm，重量19.6KG，與90S012107-2型E型螺栓配套使用。（尺寸圖見圖4）
99S-01型刮板，適用于綜采SGZ764刮板輸送機?？傞L704mm，中心距175mm，重量約24KG，與54SA14-3型E型螺栓配套使用。
107S-01刮板，適用于SGZ800綜采刮板輸送機?？傞L786mm，中心距200mm，與66S-7橫梁配套使用，重量約32KG。
113S-01型刮板，適用于煤礦井下用西北奔牛730系列刮板輸送機。主要技術參數為：總長677mm，中心距130mm，重量21.6kg。
113S011208-1型刮板，適用于SGZ764綜采刮板輸送機，總長704mm，中心距137.5mm，重量約23.2KG，與113S011208-2型E型螺栓配套使用。（尺寸圖見圖5）
125S012006-1型刮板，適用于SGZ730綜采刮板輸送機。 總長660mm，中心距120mm，重量約19KG，與90S012107-2型E型螺栓配套使用。（尺寸圖見圖6）
128S012016-1型刮板，適用于SGZ800綜采刮板輸送機。與113S011208-2型E型螺栓配套使用，總長765mm，中心距137.5mm，重量約26KG。
134S011609-1型刮板，適用于SGZ830綜采刮板輸送機。總長782mm，中心距160mm，重量約36KG，與134S011609-2型E型螺栓配套使用。
150S0117-1型刮板，綜采SGZ1000刮板機配件，與150S0117-3橫梁配套使用，總長986mm，中心距200mm。（尺寸圖見圖7）
153S01/0116-1型刮板技術參數：總長570mm，中心距120mm，重量約17KG。張家口煤機SGZ630刮板機用刮板。（尺寸圖見圖8）
159S98/0108-1型刮板，技術參數：總長888mm，中心距200mm，重量約37KG，綜采配件，適用于綜采刮板輸送機。（尺寸圖見圖9）
65S-06型刮板，適用于SGZ764綜采刮板輸送機?？傞L708mm，中心距120mm，重量約19.6KG，與3TY-06型E型螺栓配套使用。
86SF-01刮板，適用于SGZ630綜采刮板輸送機?？傞L573mm，中心距120mm，重量約14.5KG。與3TY-06型E型螺栓配套使用。
3TY-01型刮板，適用于綜采SGZ764型刮板輸送機?？傞L708mm，中心距130mm，重量約24KG，與3TY-02型E型螺栓配套使用。
3TY-05型刮板，適用于綜采SGZ730刮板輸送機?？傞L678mm，中心距120mm，重量約18.5KG，與3TY-06型E型螺栓配套使用。
3TY-47型刮板，適用于綜采SGZ830刮板輸送機?？傞L758mm，中心距175mm，重量約32KG，與3TY-48型E型螺栓配套使用。
Q/ZM164-1988型刮板，綜采配件，適用于綜采刮板輸送機?？傞L574mm，中心距250mm，重量約12.4KG。
刮板安裝后的檢查
刮板安裝完之后要檢查刮板鏈運行情況，有無刮卡現象，刮板鏈過鏈輪是否正常，刮板鏈松緊程度是否適當，刮板鏈在機頭鏈輪處下垂量不大于 2 個環，否則應重新緊鏈。刮板鏈與鏈輪嚙合是否正常，有無跳鏈現象。
附件：刮板尺寸圖

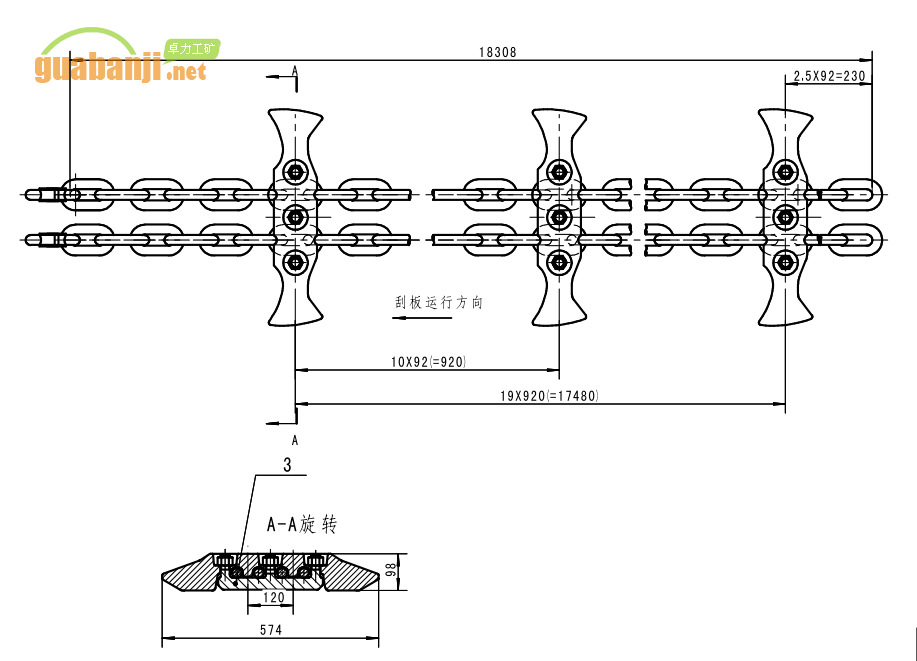

圖1 1GL3-1型刮板尺寸圖

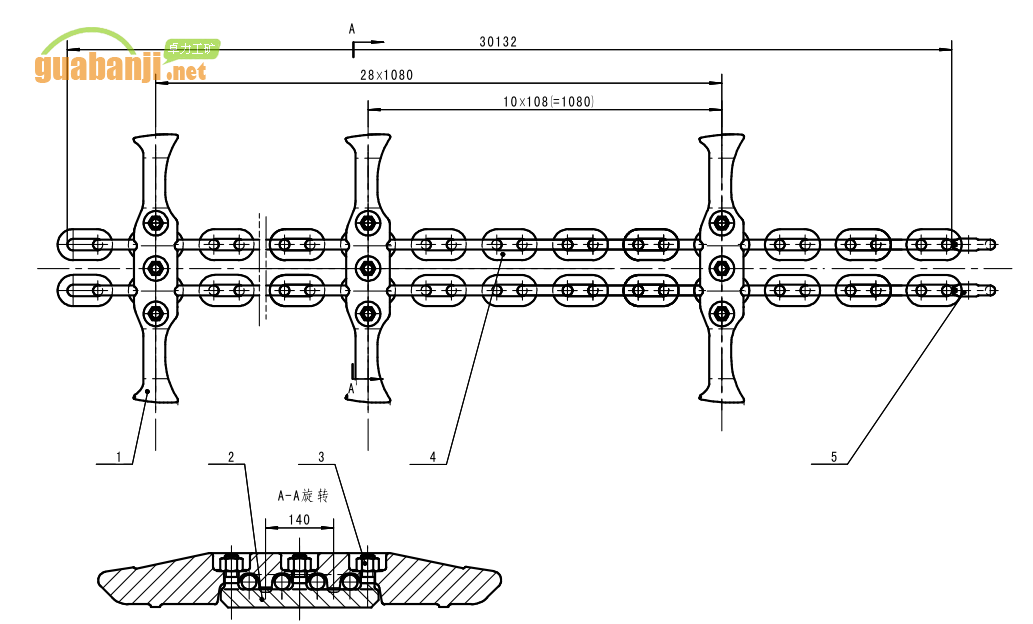

圖2 7GL3-1型刮板尺寸圖

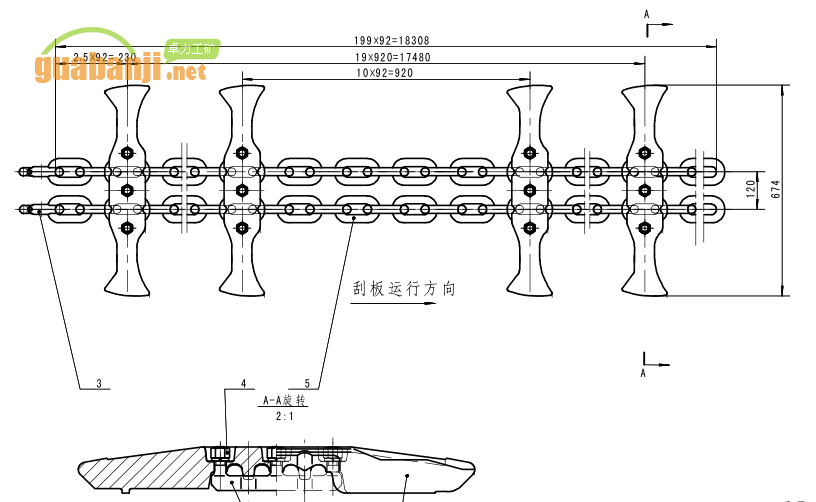

圖3 15GL3-1型刮板尺寸圖

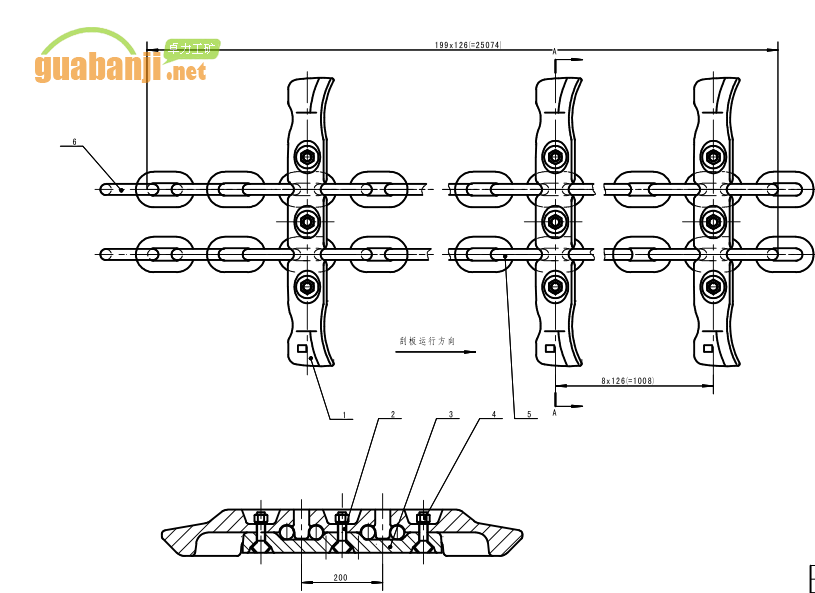

圖4 90S012107-1型刮板尺寸圖

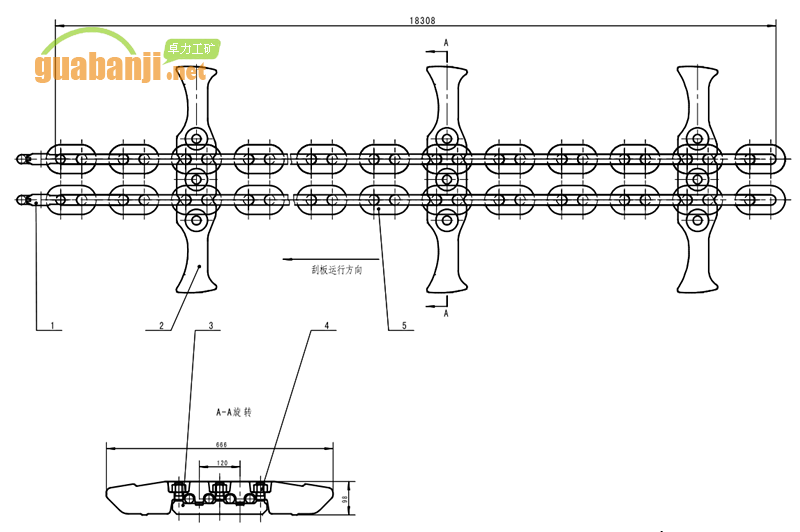

圖5 113S011208-1型刮板尺寸圖

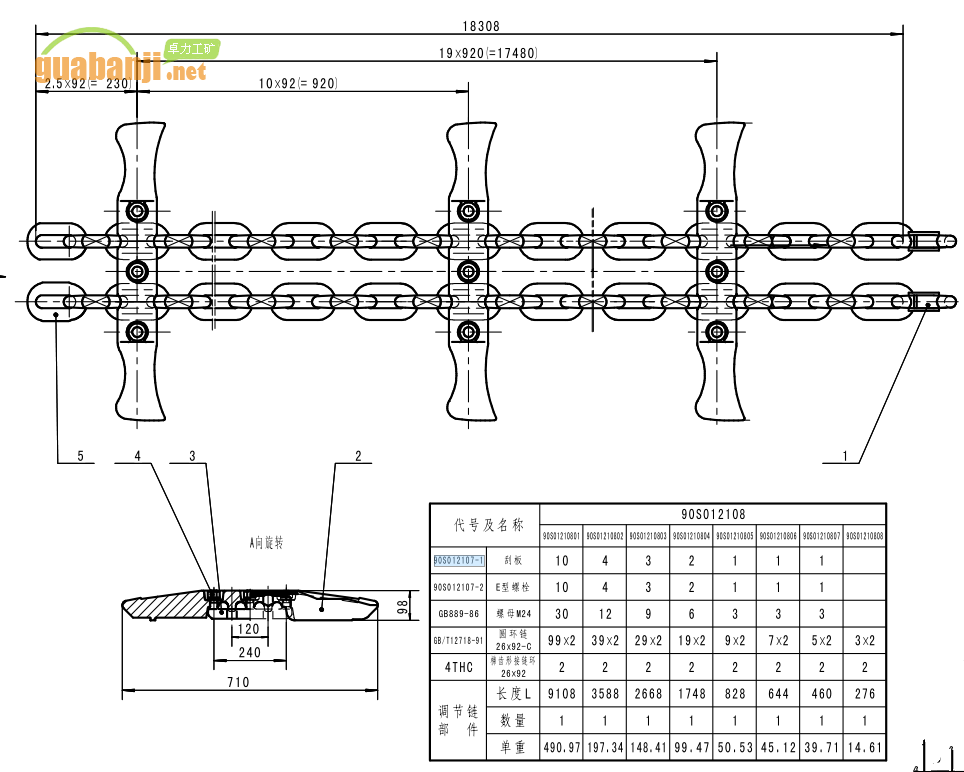

圖6 125S012006-1型刮板尺寸圖

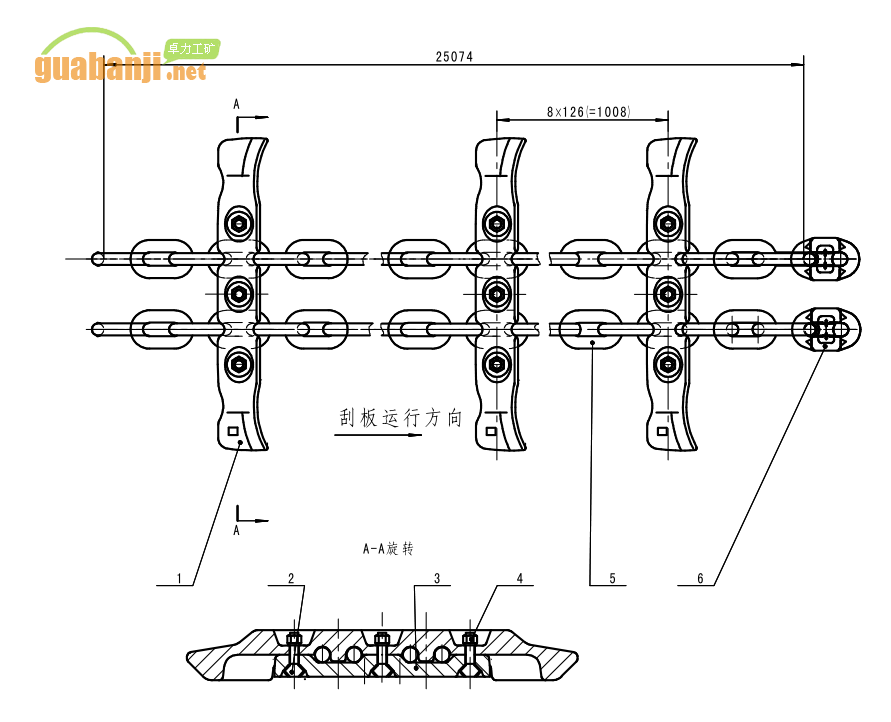

圖7 150S0117-1型刮板尺寸圖

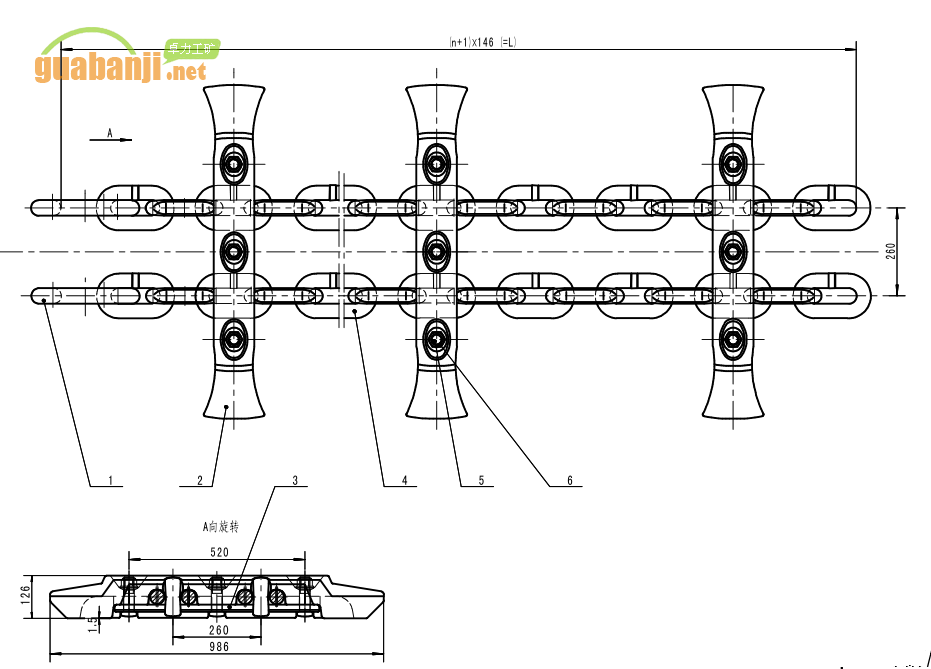

圖8 153S01/0116-1型刮板尺寸圖

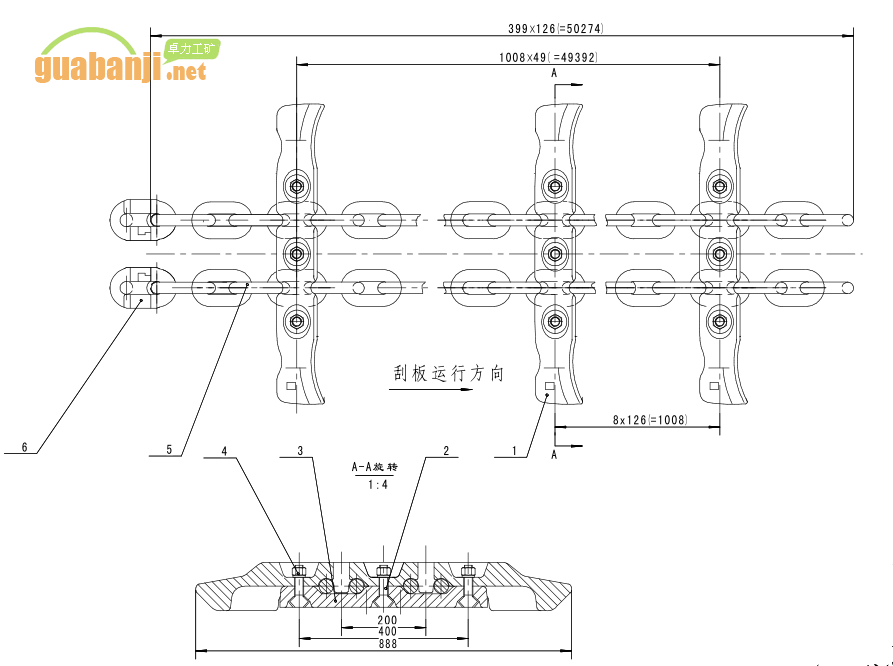

圖9 159S98/0108-1型刮板尺寸圖
公司主要產品：適用于薄煤層的普采SGB620/40T、SGB420/30、SGD420/22、SGD320/17B型刮板輸送機系列整機及配件，刮板輸送機用JS30、JS40、JS75型減速機。綜采SGZ630、SGZ730、SGZ764、SGZ800、SGZ830、SGZ900、SGZ1000、SGZ1200型刮板輸送機用鏈輪軸組、鏈輪組件、綜采大型中部槽、鑄造齒軌、鍛造刮板、E型螺栓、啞鈴銷、40T刮板機，30T刮板機，小40T刮板機，礦用刮板機，刮板輸送機，鋸齒環，高強度圓環鏈，鏈條，接鏈環，40T鏈條，開銷，刮板，中部槽，JS40減速機，有136鏈輪，3380半滾筒，2533機尾滾筒，機尾軸，軸圓弧齒輪，圓弧散齒輪，二軸斜齒輪，三軸正齒輪，四軸，斜齒輪，正齒輪，箱體，鏈條，連接環，刮板，架體，護住板，分離器，機頭架，機尾架，中部槽，過度槽等，減速機系列 ，齒輪系列 ，鏈輪系列 ，滾筒系列 ，對輪系列及其他配件，品種多、規格全、整機到配件及輔助材料配套齊全，可根據客戶提供圖紙加工，鑄造各種煤礦輸送配件。
